АПА

Аппаратно-программный анализатор

Предназначен для измерения входных аналоговых сигналов газоанализаторов водорода ГВ-01, кислорода ГВК и датчиков давления в виде силы постоянного электрического тока и входных аналоговых сигналов сопротивления платиновых термометров, преобразования полученной информации и формирования выходных данных в цифровом виде в составе системы контроля концентрации водорода СККВ.

Аппаратно-программные анализаторы размещаются в шкафах МЩУ.

Назначение

Функции АПА обеспечивают

Регистрацию сигналов газоанализаторов водорода ГВ-01, измерительных комплексов ГВК (в т.ч. датчиков температуры) и датчиков давления.
Циклический опрос входных сигналов, их преобразование в цифровой код, первичную обработку и запись результатов в собственную оперативную память.
Вычисление значений выходных сигналов с помощью записанных в память констант преобразования.
Формирование и передачу выходных сигналов.
В состав аппаратуры входят контроллер, блок питания, модули ввода-вывода. Все модули связаны между собой информационной магистралью, крепятся на DIN-рейке и располагаются в защитном корпусе.

Принцип работы

Аппаратно-программные анализаторы размещаются в шкафах МЩУ.
Изделие является функционально законченным устройством и готово к работе после включения питания.
Набор всех необходимых для функционирования АПА компонент, установленных при изготовлении, обеспечивает автоматический запуск АПА и возможность удаленного контроля работоспособности его составных частей.
При построении аппаратуры использован принцип программно-управляемой магистрально-модульной структуры.
Конструктивно аппаратура выполнена в виде бокса.

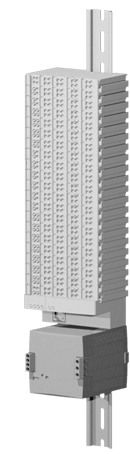

Внутри бокса располагается DIN-рейка, на которой крепятся блок питания, контроллер, модули ввода-вывода.
В нижней части бокса расположены кабельные вводы для подведения кабелей входных, выходных сигналов и сетевого питания.

Функции АПА обеспечивают

Регистрацию сигналов газоанализаторов водорода ГВ-01, измерительных комплексов ГВК (в т.ч. датчиков температуры) и датчиков давления;
Циклический опрос входных сигналов, их преобразование в цифровой код, первичную обработку и запись результатов в собственную оперативную память;
Вычисление значений выходных сигналов с помощью записанных в память констант преобразования;
Формирование и передачу выходных сигналов.

В состав аппаратуры входят контроллер, блок питания, модули ввода-вывода. Все модули связаны между собой информационной магистралью, крепятся на DIN-рейке и располагаются в защитном корпусе.

Принцип работы

Изделие является функционально законченным устройством и готово к работе после включения питания.

Набор всех необходимых для функционирования АПА компонент, установленных при изготовлении, обеспечивает автоматический запуск АПА и возможность удаленного контроля работоспособности его составных частей. При построении аппаратуры использован принцип программно-управляемой магистрально-модульной структуры.

Конструктивно аппаратура выполнена в виде бокса. Внутри бокса располагается DIN-рейка, на которой крепятся блок питания, контроллер, модули ввода-вывода. В нижней части бокса расположены кабельные вводы для подведения кабелей входных, выходных сигналов и сетевого питания.

Основные характеристики

Параметр	Значение
Канал связи цифрового кода	Ethernet
Предел основной допускаемой относительной погрешности измерения температуры, %	± 0,5
Предел основной допускаемой относительной погрешности измерения давления, %	± 0,5
Предел основной допускаемой относительной погрешности измерения концентрации водорода и кислорода, %	± 0,5
Предел основной допускаемой относительной погрешности измерения температуры, давления, концентрации водорода и кислорода при изменении температуры окружающей среды от 1 до 60 °С, %/К	± 0,01
Предел дополнительной допускаемой относительной погрешности формирования вычисляемых параметров концентрации водорода и кислорода, %	± 0,01

Массогабаритные характеристики

Параметр	Значение
Высота, мм	200
Ширина, мм	600
Длина, мм	123
Масса, кг	15

Электротехнические характеристики

Параметр	Значение
Напряжение сети переменного тока, В	220
Частота сети переменного тока, Гц	50
Максимальная потребляемая мощность, Вт	50
