ГВ-01
Газоанализатор водорода стационарный
Предназначен для определения удельной энергии сгорания твердых, жидких и газообразных топлив, таких, как уголь, кокс, сырая нефть, дизельное топливо, мазут, керосин, природный газ промышленного и коммунально-бытового назначения. Может быть использован для определения энтальпий образования индивидуальных органических и элементоорганических соединений, а также калорийности пищевых продуктов.
Газоанализатор водорода стационарный ГВ-01 состоит из первичного измерительного преобразователя (датчика), устанавливаемого в помещении с контролируемой газовой средой, и измерительного блока, размещаемого в помещении электронных средств АСУ ТП внутри шкафа МЩУ (местного щита управления).
Датчик и измерительный блок соединены магистральными кабелями.
Измерительный блок газоанализатора имеет встроенный датчик для измерения температуры окружающей среды.
Назначение
Предназначен для измерения объемной концентрации водорода и температуры в атмосфере герметичного ограждения АЭС в составе системы контроля концентрации водорода.
Описание
Газоанализатор водорода стационарный состоит из первичного измерительного преобразователя (датчика), устанавливаемого в помещении с контролируемой газовой средой, и измерительного блока, размещаемого в помещении электронных средств АСУ ТП внутри шкафа МЩУ (местного щита управления).
Датчик и измерительный блок соединены магистральными кабелями.
Измерительный блок газоанализатора имеет встроенный датчик для измерения температуры окружающей среды.
Принцип работы
Предназначен для измерения объемной концентрации водорода и температуры в атмосфере герметичного ограждения АЭС в составе системы контроля концентрации водорода.
- Принцип действия датчика газоанализатора водорода основан на свойстве проводника из сплава палладий-серебро поглощать водород из анализируемой газовой смеси и изменять при этом свое электрическое сопротивление.
- Количество поглощенного водорода пропорционально его объемной концентрации в газовой смеси, а изменение электрического сопротивления пропорционально количеству поглощенного водорода.
- По величине изменения сопротивления проводника определяется концентрация водорода в контролируемой газовой смеси.
Принцип работы
Принцип действия датчика газоанализатора водорода основан на свойстве проводника из сплава палладий-серебро поглощать водород из анализируемой газовой смеси и изменять при этом свое электрическое сопротивление.
Количество поглощенного водорода пропорционально его объемной концентрации в газовой смеси, а изменение электрического сопротивления пропорционально количеству поглощенного водорода.
По величине изменения сопротивления проводника определяется концентрация водорода в контролируемой газовой смеси.
Параметры анализируемой парогазовой среды
| Параметр |
Значение |
| Объемное влагосодержание, % |
0 ÷ 100 |
| СО2, % об. |
≤ 1 |
| CO, % об. |
≤ 1 |
| Температура, °С |
20 ÷ 250 |
Диапазоны работы
| Наименование |
Количество |
| Калориметр сгорания бомбовый АБК-1В |
1 шт |
| Бомба калориметрическая |
2 шт |
| Весы электронные с пределом взвешивания до 3 кг и дискретностью отсчета 0,01 г |
1 шт |
| Программное обеспечение на электронном носителе |
1 шт |
| Компьютер |
1 шт |
| Монитор |
1 шт |
| Принтер |
1 шт |
| Комплект расходных материалов на 2 года эксплуатации |
1 шт |
| Комплект ЗИП |
1 шт |
| Устройство для автоматической заправки калориметрической бомбы кислородом УЗК-30М |
1 шт |
| Руководство по эксплуатации |
1 шт |
| Паспорт |
1 шт |
| Методика поверки МП 2414-0045-2009 |
1 шт |
Сборка датчика ГВ-01 и датчика температуры среды
Массогабаритные характеристики
| Параметр |
Значение |
| Высота, мм |
450 |
| Ширина, мм |
100 |
| Длина, мм |
100 |
| Масса, кг |
3 |

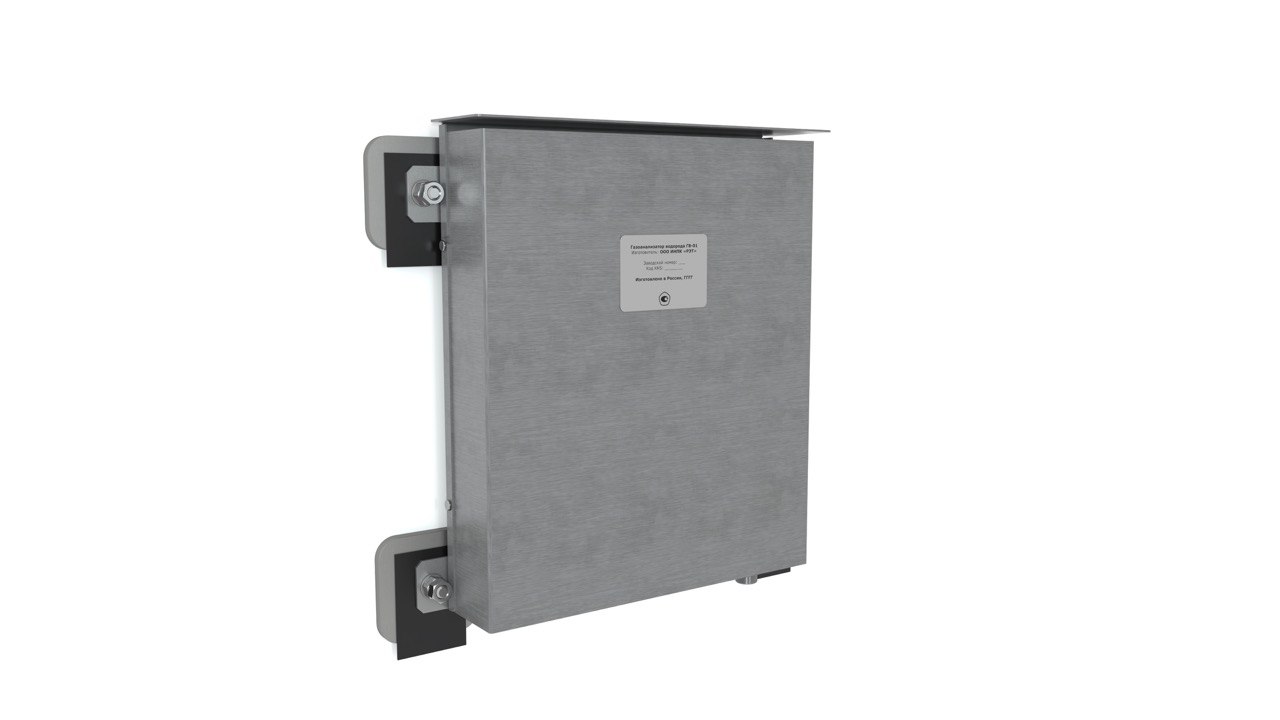

Измерительный блок ГВ-01
Массогабаритные характеристики
| Параметр |
Значение |
| Высота, мм |
180 |
| Ширина, мм |
280 |
| Длина, мм |
350 |
| Масса, кг |
10 |
Электротехнические характеристики
| Параметр |
Значение |
| Напряжение, В |
220 |
| Частота, Гц |
50 |
| Потребляемая мощность, ВА |
130 |
