ПЕГАС

Передвижная газовая станция

Предназначена для поверки газоанализаторов водорода ГВ-01 и кислорода ГК системы контроля концентрации водорода СККВ.

Станция обеспечивает поверку и градуировку газоанализаторов без их демонтажа путем подачи на вход газоанализаторов эталонных газовых смесей и сравнения показаний газоанализаторов с паспортными данными смесей.

Передвижная газовая станция представляет собой металлический шкаф с дверцей в задней части. Для удобства эксплуатации он установлен на поворотные ролики.

Внутри шкафа находятся установочные места для 3-х баллонов с газовыми смесями. Баллоны жестко фиксируются стальными держателями.

Кроме того, внутри шкафа имеются 3 гибких шланга высокого давления, на концах которых установлены фильтры тонкой очистки и накидные гайки для подключения к баллонам.

Назначение

Описание

3 манометра, показывающие давление в баллонах;
переключатель поверочной смеси;
ручка вентиля регулировки расхода;
индикатор расхода;
выходной штуцер.

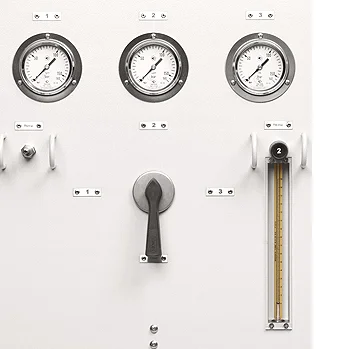

На передней стенке шкафа размещены органы управления и индикации станции:

3 манометра, показывающие давление в баллонах;
переключатель поверочной смеси;
ручка вентиля регулировки расхода;
индикатор расхода;
выходной штуцер.

Принцип работы

Поверочные газовые смеси из баллонов поступают на фильтры тонкой очистки, со сменными фильтрующими элементами.

С выхода фильтров смеси по гибким шлангам поступают на манометры, расположенные на передней стенке станции, а также на переключатель поверочной смеси.

Переключатель смеси позволяет выбрать один из трех баллонов, либо отключить подачу смеси на выход станции.

С выхода переключателя выбранная смесь поступает на встроенный редуктор, который понижает давление смеси до уровня 0,8 ÷ 1,0 кг/см².

Монтаж и эксплуатация

Газовая станция поставляется в собранном виде и является передвижным устройством, готовым к эксплуатации, поэтому проведение монтажных работ не требуется.

Необходимо периодически проводить калибровку следующего оборудования, входящего в состав ПЕГАС:

манометры - согласно МИ 2124-90 периодичность калибровки 2 года;
индикатор расхода - согласно ГОСТ 8.122-99 периодичность калибровки 2 года.

Изъятие оборудования из станции при калибровке не требуется. Калибровка производится с использованием рабочих трубопроводов ПЕГАС.

Принцип работы

Поверочные газовые смеси из баллонов поступают на фильтры тонкой очистки, со сменными фильтрующими элементами.
С выхода фильтров смеси по гибким шлангам поступают на манометры, расположенные на передней стенке станции, а также на переключатель поверочной смеси.
Переключатель смеси позволяет выбрать один из трех баллонов, либо отключить подачу смеси на выход станции.
С выхода переключателя выбранная смесь поступает на встроенный редуктор, который понижает давление смеси до уровня 0,8 ÷ 1,0 кг/см².

Монтаж и эксплуатация

Газовая станция поставляется в собранном виде и является передвижным устройством, готовым к эксплуатации, поэтому проведение монтажных работ не требуется.
Необходимо периодически проводить калибровку следующего оборудования, входящего в состав ПЕГАС:

манометры - согласно МИ 2124-90 периодичность калибровки 2 года
индикатор расхода - согласно ГОСТ 8.122-99 периодичность калибровки 2 года.

Изъятие оборудования из станции при калибровке не требуется. Калибровка производится с использованием рабочих трубопроводов ПЕГАС.

Основные характеристики

Параметр	Значение
Предел допускаемой погрешности величины расхода смеси через поверяемый газоанализатор, л/ч	≤ 3
Максимальное давление в баллонах с поверочными смесями, кгс/см²	150
Температура окружающей среды, °С	15 ÷ 50
Регулируемый расход поверочной смеси через газоанализатор, л/ч	2 ÷ 20

Условия эксплуатации

Параметр	Значение
Относительная влажность окружающего воздуха, %	≤ 80
Давление окружающей среды, МПа	0,083 ÷ 0,101
Температура окружающей среды, °С	15 ÷ 50

Массогабаритные характеристики

Параметр	Значение
Высота, мм	800
Ширина, мм	600
Глубина, мм	400
Масса в снаряженном состоянии, кг	50
