ГВК

Измерительный комплекс газоанализаторов
водорода и кислорода

Предназначен для измерения объемных концентраций водорода и кислорода, а также температуры в атмосфере герметичного ограждения АЭС в составе системы контроля концентрации водорода.
Измерительный комплекс ГВК состоит из двух газоанализаторов водорода ГВ-01, газоанализатора кислорода ГК, удалителя газовой компоненты (ремувера), датчика температуры и вторичных измерительных блоков (два для ГВ-01 и один для ГК), размещенных в шкафах МЩУ (местных щитов управления).

Датчики и измерительные блоки соединены магистральными кабелями.

Принцип работы

В ГВК используется принцип измерения концентрации кислорода в объеме, освобожденном от водородной газовой компоненты.

Реализована структура, в которой производится измерение концентрации водорода на входе измерительного комплекса ГВК, удаление водородной составляющей в камере анализируемого объема среды и измерение в ней концентрации кислорода, а также измерение температуры газовой среды.

Назначение

Предназначен для измерения объемных концентраций водорода и кислорода, а также температуры в атмосфере герметичного ограждения АЭС в составе системы контроля концентрации водорода.

Описание

Измерительный комплекс ГВК состоит из двух газоанализаторов водорода ГВ-01, газоанализатора кислорода ГК, удалителя газовой компоненты (ремувера), датчика температуры и вторичных измерительных блоков (два для ГВ-01 и один для ГК), размещенных в шкафах МЩУ (местных щитов управления).

Датчики и измерительные блоки соединены магистральными кабелями.

Принцип работы

  • В ГВК используется принцип измерения концентрации кислорода в объеме, освобожденном от водородной газовой компоненты.
  • Реализована структура, в которой производится измерение концентрации водорода на входе измерительного комплекса ГВК, удаление водородной составляющей в камере анализируемого объема среды и измерение в ней концентрации кислорода, а также измерение температуры газовой среды

Параметры анализируемой парогазовой среды

Параметр Значение
Диапазон контролируемой концентрации водорода, % об. 0 ÷ 25
Диапазон контролируемой концентрации кислорода, % об. 0 ÷ 25
Диапазон контролируемой температуры среды, °С 0 ÷ 400



Показатели надежности

Параметр Значение
Закон распределения времени безотказной работы измерительного комплекса ГВК Экспоненциальный
Средний срок службы измерительного комплекса ГВК, лет, не меньше 12
Наработка измерительного комплекса ГВК, ч, не меньше 150 000
Средний срок службы датчиков газоанализаторов ГВ-01, ГК и температуры среды Т в составе измерительного комплекса ГВК, лет 12
Наработка датчиков газоанализаторов ГВ-01 и ГК в составе измерительного комплекса ГВК на отказ, ч, не меньше 150 000
Наработка электронной измерительной аппаратуры газоанализаторов ГВ-01 и ГК в составе измерительного комплекса ГВК на отказ, ч, не меньше 150 000
Примечания

1. При использовании датчика ГК в режиме нормальной эксплуатации средний срок службы датчика ГК - 10 лет. В этом режиме включение производится только на период ППР или при возникновении аварийной ситуации.

2. При использовании датчика ГК в постоянно включенном режиме (режим ЗПА) средний срок службы датчика ГК - 2 года.

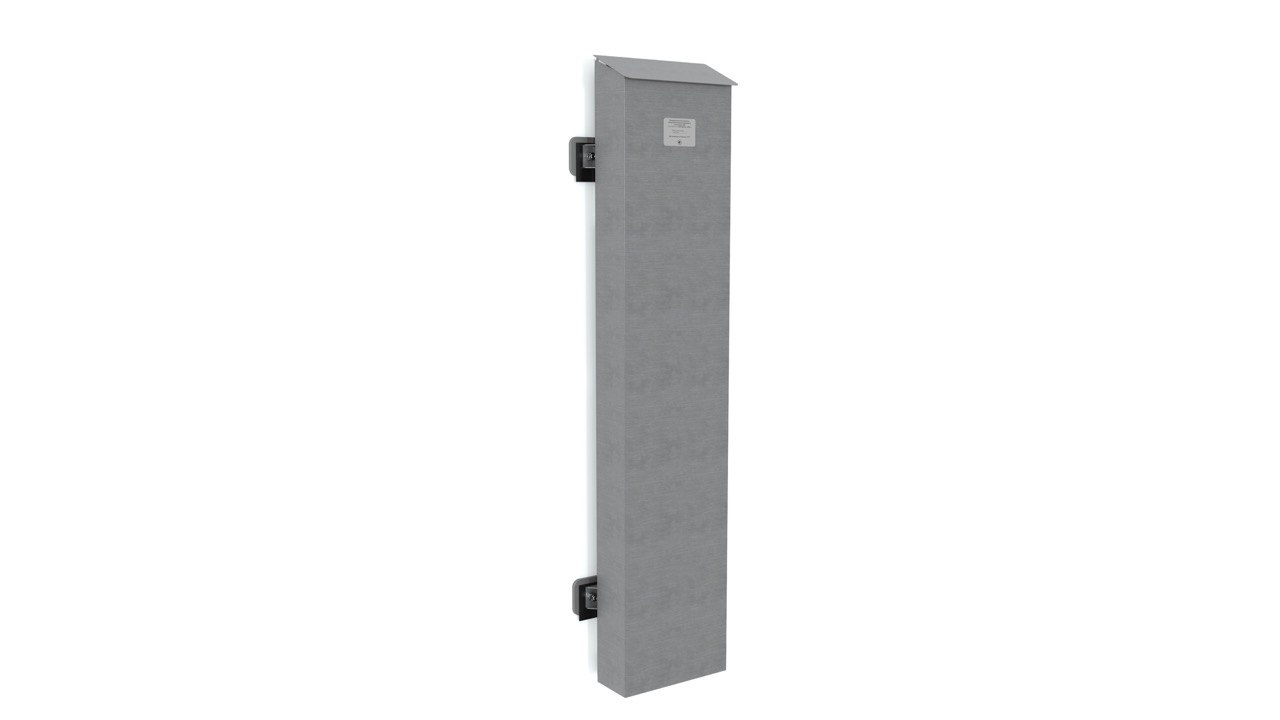

Сборка датчиков ГВ-01, ГК и датчика температуры среды
Массогабаритные характеристики

Параметр Значение
Высота, мм 210
Ширина, мм 400
Длина, мм 1700
Масса, кг 37



Измерительный блок ГВ-01
Массогабаритные характеристики

Параметр Значение
Высота, мм 180
Ширина, мм 280
Длина, мм 350
Масса, кг 10

Измерительный блок ГК
Массогабаритные характеристики

Параметр Значение
Высота, мм 180
Ширина, мм 280
Длина, мм 350
Масса, кг 10



Электротехнические характеристики

Параметр Значение
Напряжение, В 220
Частота, Гц 50
Потребляемая мощность, ВА 560
