ПКРВ
Пассивные каталитические рекомбинаторы водорода
РВК-500
Ширина: 335 ±5 мм
Глубина: 225 ±5 мм
Высота: 950 ±5 мм
Масса (не более): 30 кг
РВК-1000
Ширина: 655 ±5 мм
Глубина: 225 ±5 мм
Высота: 1400 ±5 мм
Масса (не более): 50 кг
РВК-3
Ширина: 850 ±5 мм
Глубина: 530 ±5 мм
Высота: 1650 ±5 мм
Масса (не более): 175 ±5 кг
РВК-4
Ширина: 1720 ±5 мм
Глубина: 530 ±5 мм
Высота: 1650 ±5 мм
Масса (не более): 350 ±5 кг
Предназначены для беспламенного сжигания (рекомбинации) водорода в герметичных помещениях АЭС, а также в помещениях защитных оболочек реакторных установок АЭС малой мощности, атомных судов и плавучих сооружений при авариях, включая послеаварийный период.

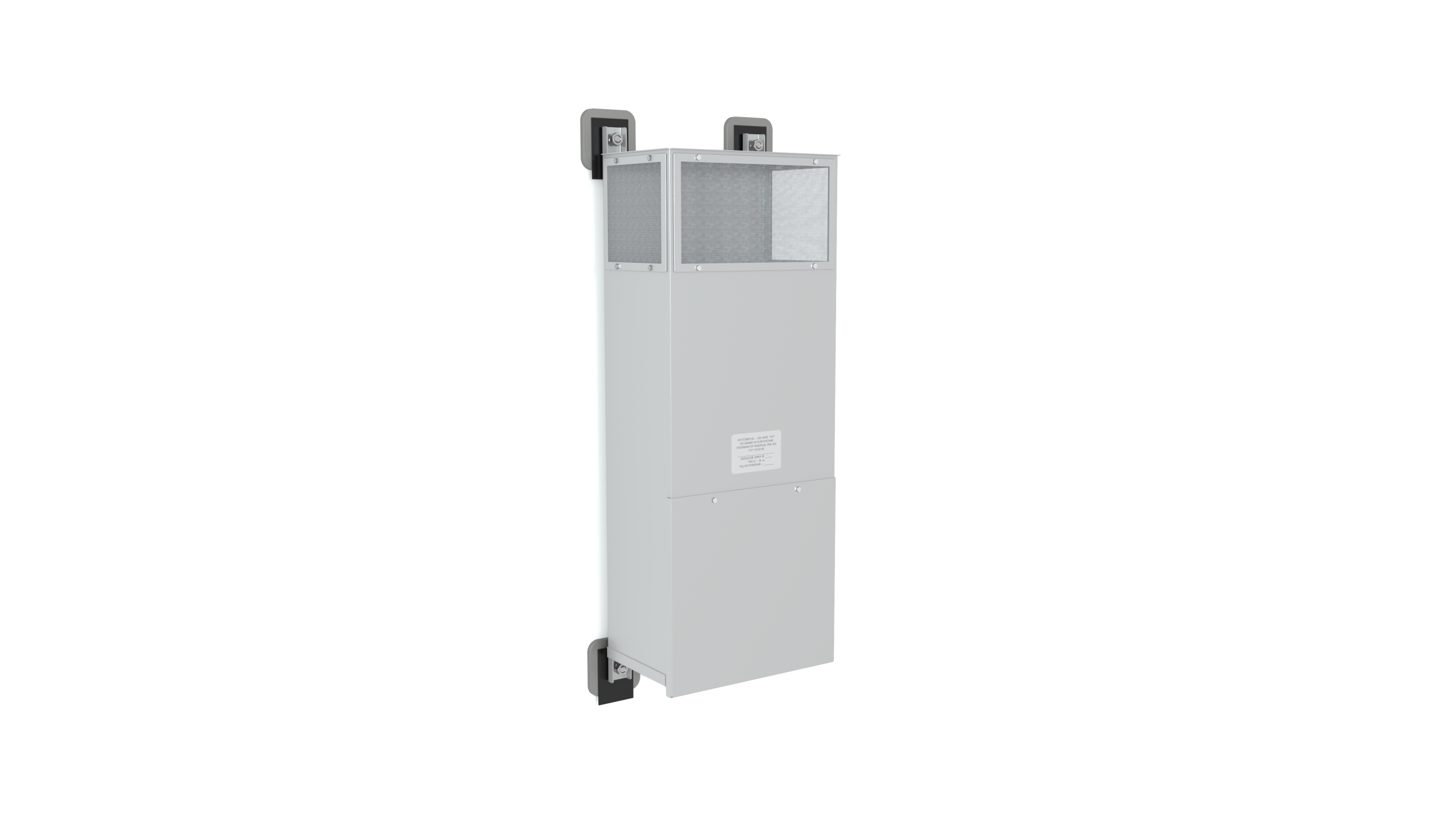

РВК-500
Ширина: 335 ±5 мм
Глубина: 225 ±5 мм
Высота: 950 ±5 мм
Масса (не более): 30 кг

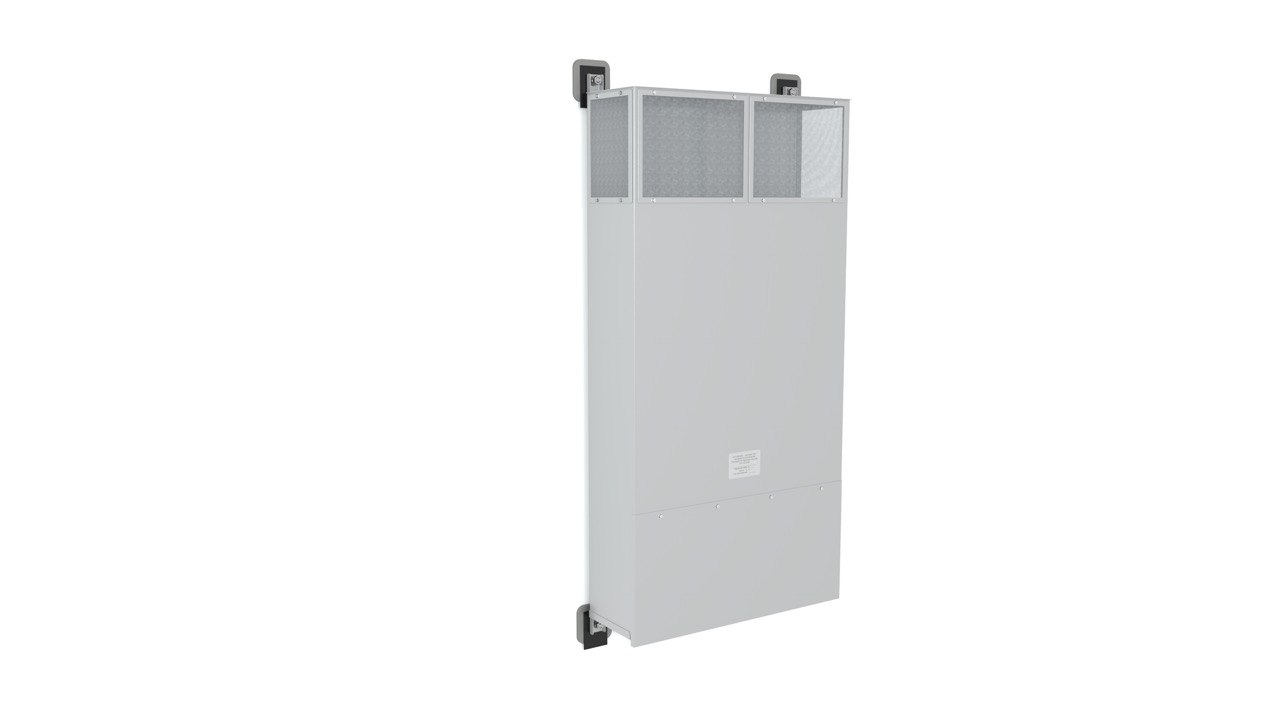

РВК-1000
Ширина: 655 ±5 мм
Глубина: 225 ±5 мм
Высота: 1400 ±5 мм
Масса (не более): 50 кг

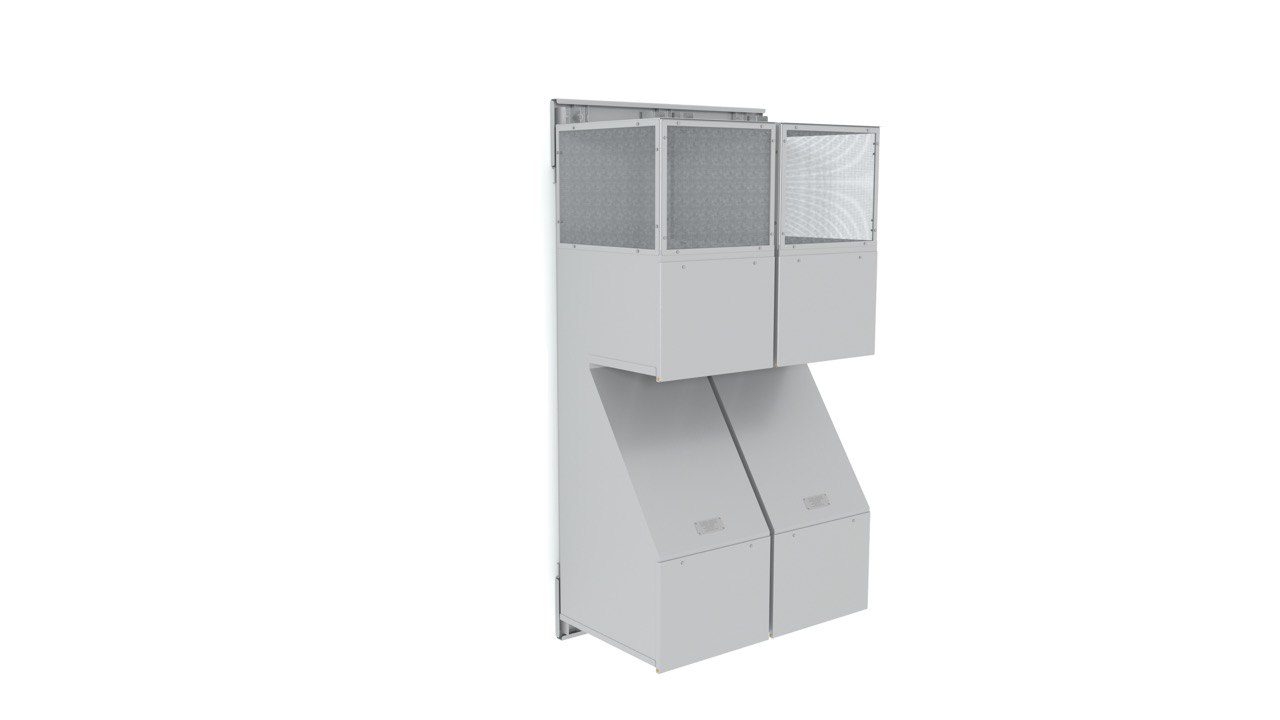

РВК-3
Ширина: 850 ±5 мм
Глубина: 530 ±5 мм
Высота: 1650 ±5 мм
Масса (не более): 175 ±5 кг

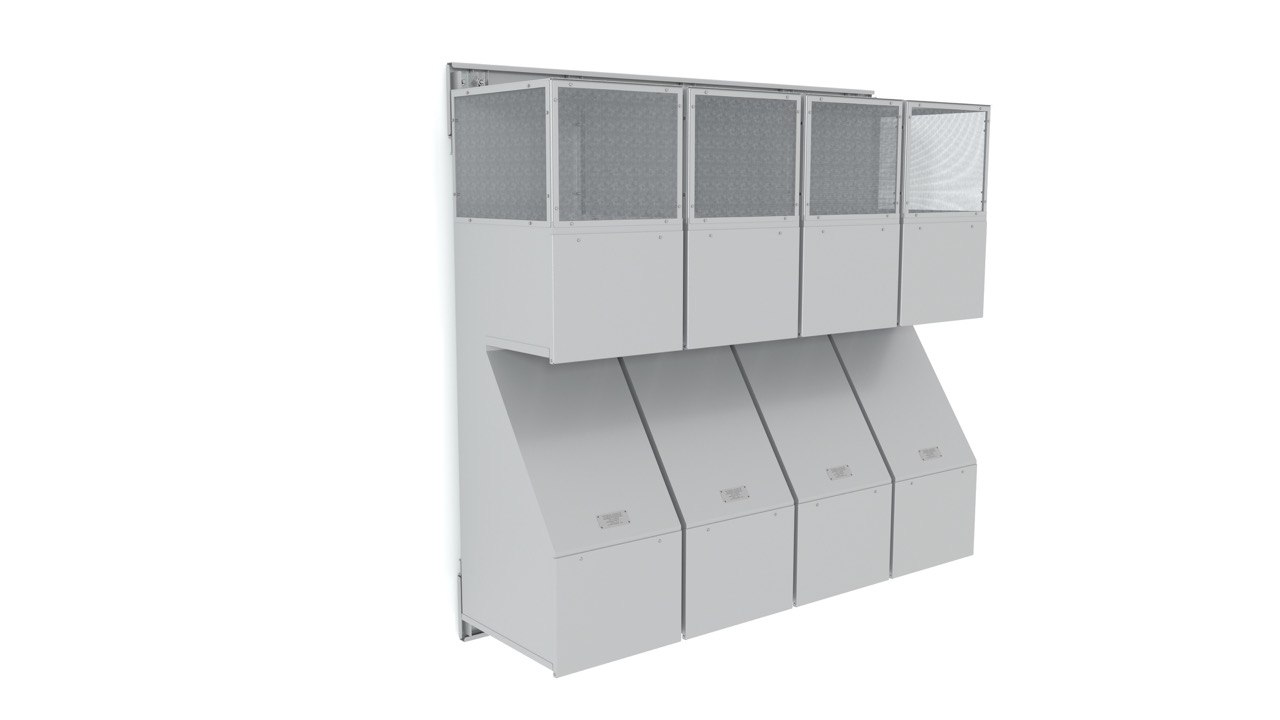

РВК-4
Ширина: 1720 ±5 мм
Глубина: 530 ±5 мм
Высота: 1650 ±5 мм
Масса (не более): 350 ±5 кг
Монтаж ПКРВ производится в помещениях герметичного ограждения АЭС, в помещениях защитных оболочек реакторных установок АЭС малой мощности, а также в помещениях защитных оболочек реакторных установок атомных судов и плавучих сооружений.
Принцип работы
Воздух с содержащимися в нем водородом через нижний торец корпуса попадает в блок катализатора.
При контакте с катализатором происходит беспламенное окисление водорода с выделением тепла.
Конвективная часть корпуса обеспечивает тягу газовоздушной смеси, подогреваемой в блоках катализаторов за счет беспламенного окисления водорода.
Нагретый воздух с водяным паром (продукт рекомбинации) по конвективному кожуху отводится от блока катализатора вверх и через выходное окно корпуса выбрасывается в атмосферу помещения.
Назначение
Предназначены для беспламенного сжигания (рекомбинации) водорода в герметичных помещениях АЭС, а также в помещениях защитных оболочек реакторных установок АЭС малой мощности, атомных судов и плавучих сооружений при авариях, включая послеаварийный период.
Монтаж
- В помещениях герметичного ограждения АЭС.
- В помещениях защитных оболочек реакторных установок АЭС малой мощности.
- В помещениях защитных оболочек реакторных установок атомных судов и плавучих сооружений.
Принцип работы
- Воздух с содержащимися в нем водородом через нижний торец корпуса попадает в блок катализатора.
- При контакте с катализатором происходит беспламенное окисление водорода с выделением тепла.
- Конвективная часть корпуса обеспечивает тягу газовоздушной смеси, подогреваемой в блоках катализаторов за счет беспламенного окисления водорода.
- Нагретый воздух с водяным паром (продукт рекомбинации) по конвективному кожуху отводится от блока катализатора вверх и через выходное окно корпуса выбрасывается в атмосферу помещения.
Производительность
Давление: 0,1 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,040 кг/ч |
0,087 кг/ч |
0,140 кг/ч |
0,200 кг/ч |
| 100 °С |
0,045 кг/ч |
0,100 кг/ч |
0,160 кг/ч |
0,235 кг/ч |
| 150 °С |
0,050 кг/ч |
0,115 кг/ч |
0,185 кг/ч |
0,270 кг/ч |
Давление: 0,2 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,045 кг/ч |
0,100 кг/ч |
0,165 кг/ч |
0,240 кг/ч |
| 100 °С |
0,051 кг/ч |
0,112 кг/ч |
0,185 кг/ч |
0,275 кг/ч |
| 150 °С |
0,057 кг/ч |
0,125 кг/ч |
0,210 кг/ч |
0,300 кг/ч |
Давление: 0,1 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,095 кг/ч |
0,205 кг/ч |
0,335 кг/ч |
0,485 кг/ч |
| 100 °С |
0,110 кг/ч |
0,240 кг/ч |
0,390 кг/ч |
0,565 кг/ч |
| 150 °С |
0,125 кг/ч |
0,270 кг/ч |
0,445 кг/ч |
0,645 кг/ч |
Давление: 0,2 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,110 кг/ч |
0,237 кг/ч |
0,390 кг/ч |
0,575 кг/ч |
| 100 °С |
0,125 кг/ч |
0,270 кг/ч |
0,445 кг/ч |
0,650 кг/ч |
| 150 °С |
0,140 кг/ч |
0,300 кг/ч |
0,500 кг/ч |
0,730 кг/ч |
Давление: 0,1 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,415 кг/ч |
0,905 кг/ч |
1,475 кг/ч |
2,130 кг/ч |
| 100 °С |
0,485 кг/ч |
1,050 кг/ч |
1,710 кг/ч |
2,475 кг/ч |
| 150 °С |
0,555 кг/ч |
1,195 кг/ч |
1,940 кг/ч |
2,825 кг/ч |
Давление: 0,2 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,480 кг/ч |
1,000 кг/ч |
1,715 кг/ч |
2,515 кг/ч |
| 100 °С |
0,550 кг/ч |
1,190 кг/ч |
1,950 кг/ч |
2,860 кг/ч |
| 150 °С |
0,615 кг/ч |
1,335 кг/ч |
2,180 кг/ч |
3,200 кг/ч |
Давление: 0,1 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,835 кг/ч |
1,820 кг/ч |
2,955 кг/ч |
4,260 кг/ч |
| 100 °С |
0,975 кг/ч |
2,105 кг/ч |
3,425 кг/ч |
4,955 кг/ч |
| 150 °С |
1,110 кг/ч |
2,395 кг/ч |
3,890 кг/ч |
5,650 кг/ч |
Давление: 0,2 МПа
| Температура |
Концентрация водорода в воздухе = 1 об.% |
Концентрация водорода в воздухе = 2 об.% |
Концентрация водорода в воздухе = 3 об.% |
Концентрация водорода в воздухе = 4 об.% |
| 50 °С |
0,960 кг/ч |
2,090 кг/ч |
3,440 кг/ч |
5,035 кг/ч |
| 100 °С |
1,100 кг/ч |
2,380 кг/ч |
3,900 кг/ч |
5,720 кг/ч |
| 150 °С |
1,235 кг/ч |
2,670 кг/ч |
4,370 кг/ч |
6,410 кг/ч |
